Khuôn nhôm đúc định hình là một công cụ giúp sản xuất nên các thanh nhôm định hình. Tuy nhiên không phải ai cũng có thể biết cụ thể, chi tiết và chính xác về sản phẩm này? Bài viết này, Zhongkai sẽ cùng các bạn tìm hiểu khuôn nhôm định hình, ưu điểm và ứng dụng của chúng trong sản xuất nhôm định hình làm cửa nhé.

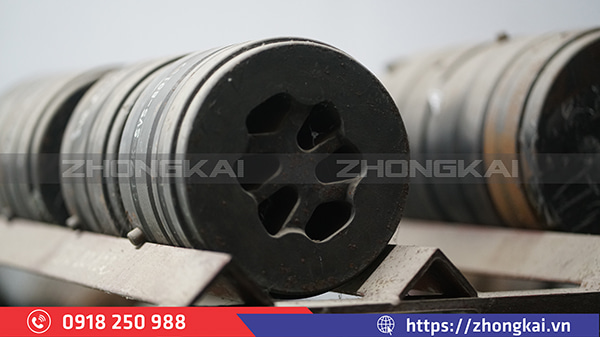

1/ Khuôn nhôm là gì?

Khuôn đùn nhôm chính là một dụng cụ quan trọng trong quy trình sản xuất sản phẩm nhôm thanh định hình. Chúng được thiết kế nhằm giúp các phôi nhôm aluminum (nhôm billet) ban đầu được tạo thành hình theo hình dáng, kích thước và tiêu chuẩn mong muốn. Bên cạnh đó chúng cũng được ứng dụng trong những quy trình sản xuất nhiều các sản phẩm ở các ngành công nghiệp khác nữa.

Những sản phẩm khuôn nhôm định hình thường được làm bằng chất liệu bền và cứng với yêu cầu tiêu chuẩn khắt khe. Chúng cũng đảm bảo được yêu cầu chịu được áp lực cũng như lực ép của máy ép cao mà không hề bị phá hủy, nứt gãy.

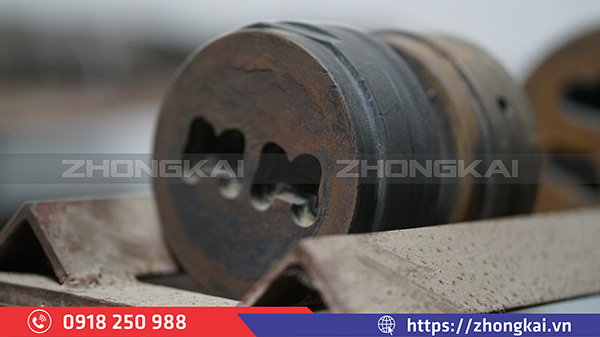

2/ Cấu tạo của khuôn nhôm gia công

Những mẫu khuôn đùn nhôm có tác dụng định hình mặt cắt thanh nhôm gồm các bộ phận cấu tạo riêng biệt như sau:

- Container

Bộ phận container của khuôn đùn nhôm bao gồm một xilanh thép cùng với một tấm đệm lót. Bộ phận này sẽ có đường kính ở bên trong ton hơn đường kính của thanh nhôm billet được đùn ép. Độ dài của container sẽ còn tùy thuộc vào công suất cũng như nhà chế tạo máy ép khác nhau.

- Vòng khuôn của khuôn nhôm đúc

Vòng khuôn của khuôn đùn nhôm (còn gọi là Die ring) là một ống được bọc ở bên ngoài. Chúng có vai trò liên kết trục giữ cho hai bộ phận là khuôn và khuôn phụ với nhau được chắc chắn.

- Khuôn phụ

Khuôn phụ (còn gọi là Backer) của khuôn nhôm gia công  thường có độ dày hơn từ 2 đến 3 lần, chúng có hình dạng giống một dĩa thép. Chúng có một lỗ có kích thước lớn hơn so với lỗ của khuôn. Ở khuôn phụ còn được trang bị các chốt hay vấu lồi để có thể gắn được với khuôn đùn ép. Chức năng của khuôn phụ là chống lại áp những lực billet và giữ cho khuôn được chắc chắn.

- Phần đệm khuôn

Đệm khuôn (Bolster) có hình dáng đĩa, chúng được làm bằng thép hợp kim được gia công cứng cáp và có đường kính bằng với đường kính của áo khuôn. Chúng có tác dụng hỗ trợ cho khuôn và khuôn phụ nhằm mục đích giảm thiểu đi độ vênh lệch nếu có.

- Giá đỡ khuôn nhôm đúc định hình

Giá đỡ khuôn đúc nhôm (Die holder) là một bộ phận đùn ép giúp cho billet vào trong container. Vị trí của chúng nằm giữa container và trục ép, tuy nhiên chúng có thể được tháo ra hay đặt vuông góc với hướng được đùn ép. Bộ phận này cũng có thể được tháo ra để có thể loại bỏ phế phẩm hoặc những phần đầu mẫu.

- Bộ phận Stem (ram)

Bộ phận Stem chính là một đoạn của xi lanh chính, chúng có tác dụng chịu lực ép tối đa của khuôn đùn nhôm và chúng cũng tiếp xúc với bộ phận chèn ép (Dummy Block).

>>> Có thể bạn quan tâm: Quy Trình Sản Xuất Nhôm Thanh Định Hình Của Zhongkai

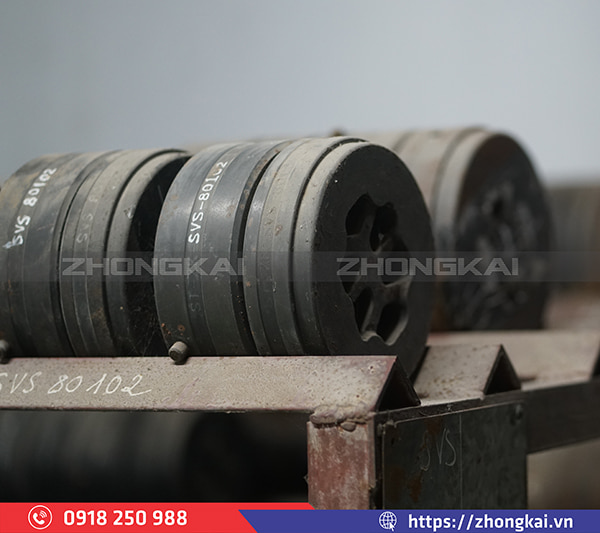

3/ Những loại khuôn nhôm định hình phổ biến

Hiện nay, trên thị trường thường có 3 loại khuôn đùn nhôm cơ bản là: khuôn đặc, khuôn porhole và khuôn spider. Với mỗi loại chúng sẽ có những đặc điểm khác nhau để mang đến những sản phẩm hoàn thiện nhất.

- Khuôn đặc

Loại khuôn này được sử dụng cho việc đùn ép để có thể tạo nên các thanh nhôm lộ thiên. Kết cấu của chúng gồm một vòng kẹp khuôn với kích thước lớn, chúng được dùng để có thể chèn vào phần trượt đỡ khuôn. Chúng cũng được hỗ trợ bởi một Die Backe với kích thước miệng sẽ lớn hơn khuôn. Những vòng đệm được đồng bộ để có thể hỗ trợ, đồng thời giúp bịt kín những khoảng cách trên phần trượt.

- Khuôn Porthole

Loại khuôn nhôm đúc này được dùng để đùn ép và tạo nên các thanh nhôm định hình dạng  rỗng. Với cấu tạo gồm có một lỗ trục (mandrel) để có thể tạo nên hình bên trong và một khuôn sau tạo hình ở phía bên ngoài của thanh nhôm.

- Khuôn đúc spider

Loại này có cấu tạo khá tương đồng với khuôn Porthole, nhưng kết cấu của Mandrel thì lại mở hoàn toàn. Mandrel cùng với khuôn sẽ được thiết lập với bề mặt hình tròn, trong khi đó vòng kẹp khuôn bên trong sẽ có dạng hình nón. Những khuôn đùn nhôm kiểu spider sẽ được dùng tạo nên các thanh profile đối xứng nhau.

>>> Có thể bạn quan tâm: Catalogue Nhôm Zhongkai Aluminum Mới Nhất

4/ Ưu điểm của khuôn nhôm đúc định hình

Cụ thể những ưu điểm của khuôn nhôm gia công là:

- Chúng sẽ góp phần giúp cải thiện khả năng biến dạng của nhôm được hiệu quả nhất.

- Đảm bảo chất lượng của sản phẩm tốt hơn. Do phương pháp đúc đùn sẽ có thể giúp cải thiện tính chất cơ học của nhôm. Và cấu trúc sau khi thanh nhôm được làm nguội và già hóa, thì các đặc tính cơ học của những sản phẩm ép đùn sẽ cao hơn nhiều so với các các phương pháp khác. Cụ thể nếu so với phương pháp cán, rèn hay các phương pháp gia công khác, chúng có độ chính xác về kích thước cao và chất lượng bề mặt tốt.

- Tính linh hoạt cao trong sản xuất. Sản xuất thanh nhôm hệ làm cửa bằng phương pháp đúc đùn sẽ có tính linh hoạt cao. Khi chúng có thể sản xuất những sản phẩm có thông số kỹ thuật, hình dạng hay kích thước giống hoặc khác nhau trên một thiết bị mà chỉ cần thay khuôn là được. Cùng với đó thì thao tác thay khuôn cũng sẽ đơn giản, tiện lợi và đạt được hiệu quả cao hơn.

- Đầu tư máy móc, trang thiết bị ít hơn và quy trình sản xuất cũng sẽ đơn giản. So với các quy trình sản xuất như cán đục lỗ và cán rãnh, thì phương pháp ép đùn  bằng khuôn nhôm định hình có ưu điểm là quy trình công nghệ ngắn. Bên cạnh đó thì số lượng trang thiết bị cần đầu tư cũng sẽ ít hơn, mang lại hiệu quả kinh tế cao hơn.

Mong bằng bài viết đã giúp bạn có thêm thông tin hữu ích về khuôn nhôm đúc định hình và ứng dụng của chúng trong sản xuất thanh nhôm định hình. Quý khách hàng có nhu cầu có thể liên hệ với Zhongkai qua hotline: 0914 357 0404 để được tư vấn thêm.
